Planéité

Le test de conformité d'un sol avec une règle ou une lunette optique peut être un processus extrêmement lent et toujours sujet à interprétation et à des erreurs humaines lors de l'enregistrement des données.

Nos profilographes sont adaptés pour enregistrer des milliers de points de manière fiable. La variété de nos profilographes nous permet de s’adapter et contrôler toutes normes en vigueur sur le marché international.

DinMeter (DIN18202)

Permet d’inspecter un plan par rapport aux limites de la spécification DIN 18202. Il produit un profil différentiel continu du sol au point central à partir d'une ligne moyenne générée par deux points distants de 1 mètre. les données sont analysées, et le pourcentage d'erreur sur le parcours relevé est calculé et les graphiques sont produits pour une échelle de 1, 2 et 4 mètres. Les graphiques imprimés et les détails des résultats sont fournis

Prop II Meter

Il permet de controler la conformité la propriété F dans les specification de la norme TR34 ( quatrième édition ) pour les mouvements libres. Le dispositif est capable de mesurer à un rythme continu de changement de pente sur une distance de 600 mm.

Transbar

Le Transbar Meter est un outil précieux pour ceux qui souhaitent économiser sur le coût de rectification des erreurs transversales dans les allées étroites ( VNA ).

Cet appareil permet principalement une obtention instantannée sur site de la valeur de l'erreur transversale.
Rapide et facile à utiliser, le Transbar Meter permet au technicien du lissage du béton frais ou ponçage du béton durci de vérifier son propre travail rapidement, facilement et avec précision.



Profilographe "Tout En Un"

Le Profileographe "Tout En Un"  est un instrument à roues autopropulsé qui se déplace à travers le sol en prenant des mesures continues à la fois transversalement et longitudinalement. Cet appareil est adapté pour vérifier la planéité des allées étroites à mouvements définis (DM1, 2, 3). Les mesures sont générées par des capteurs d'inclinaison, analysant ainsi les propriétés longitudinales et transversales des spécifications des normes TR34, EN15620, DIN 15185 et ACI-Fmin.

Profilographe - planéité dallage
planéité en allée dallage
relevé planéité - dinmeter
résultats de planéité dallage
planéité allée étroite - dallage
dinmeter - planéité dalle béton
transbar - planéité dalle béton
Tout En Un planéité dallage
Tout En Un planéité dallage

Analyse de la planéité au Scanner 3D

A ce jours, les dispositifs de mesures permettaient une approche statistique des défauts se basant sur un échantillon de la surface. Aujourd’hui, Grâce au scanner on peut numériser et analyser la totalité de la  surface de votre dallage.


La digitalisation ou numérisation 3D est une première étape qui permet d’obtenir un nuage de points du projet qui sera ensuite retravaillé et analysé pour obtenir le profil souhaité. Selon les spécifications de la planéité exigées, les résultats seront présentés sous forme d’une cartographie des défauts, de courbes de niveaux et de tableaux détaillés des mesures.

Scanner 3D entrepôt
visualisation 3D planéité dallage - scanner 3D

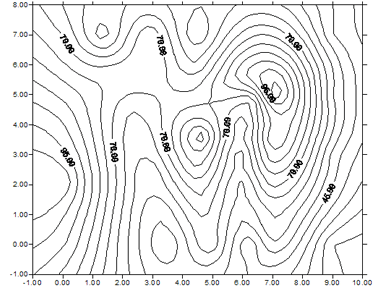

courbes de niveaux - scanner 3D
scanner 3D
distribution altimétrique - scanner 3D
profil altimétrique - scanner 3D
scanner 3D pour planéité
distribution des valeurs planéité dallage - scanner 3D
nuage de point - scanner 3D
défauts planéité - scanner 3D
scanner 3D - entrepôt
planéité dalle entrepot
